Swyftのユーザーインターフェイス その2
コードを書く前に、LEAPキーの状態遷移を書き出してみる。
まずはイベントの種類
| イベント名 | 説明 |
|---|---|
| LF下 | LEAP Forward keyDown event |
| LF上 | LEAP Forward keyUp event |
| LB下 | LEAP Back keyDown event |
| LB上 | LEAP Back keyUp event |
| Tab下 | Tab keyDown event |
| Tab上 | Tab keyUp event |
| その他 | その他のキーイベント |
SwyftではLeapキーを押している間だけ検索する。そのため、keyDownとKeyUpを区別する必要があり、keyDownイベントとkeyUpの2つのイベントを分けている。 TabキーはLeapキーとの組み合わせで再検索を行うためにイベントを追加した。
次に状態の種類
| 状態名 | 説明 |
|---|---|
| normal | 通常状態。各種キー入力はそのままTextViewへ渡される |
| findF | 前方検索状態。各種キー入力された文字列が検索文字列として前方逐次検索される |
| findB | 後方検索状態。各種キー入力された文字列が検索文字列として後方逐次検索される |
| select | 選択状態。現在のカーソル位置とマークされた位置を選択状態にする。 |

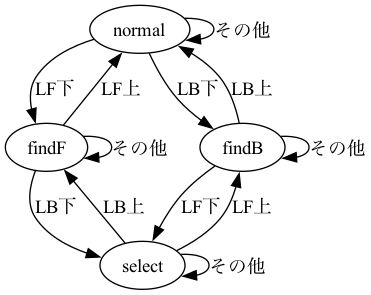

状態遷移図を書くとこんな感じ。
![digraph foo {
{rank = same; normal}
{rank = same; findF; findB}
{rank = same; select}
"normal" -> "findF" [ label = "LF下" ];
"normal" -> "findB" [ label = "LB下" ];
"normal" -> "normal" [ label = "その他" ];
"findF" -> "select" [ label = "LB下" ];
"findF" -> "normal" [ label = "LF上" ];
"findF" -> "findF" [ label = "その他" ];
"findB" -> "select" [ label = "LF下" ];
"findB" -> "normal" [ label = "LB上" ];
"findB" -> "findB" [ label = "その他" ];
"select" -> "findF" [ label = "LB上" ];
"select" -> "findB" [ label = "LF上" ];
"select" -> "select" [ label = "その他" ];
}](../../../_images/graphviz-062fea56832a7297e9f25e74f1a78c5ab964b0cc.png)
眠いから、状態遷移表はまた次に書く。
